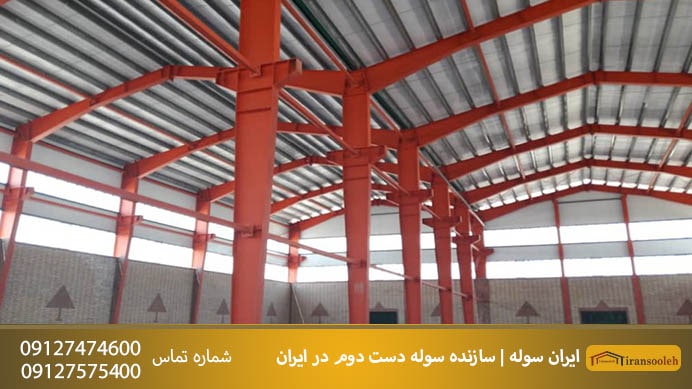

اجزاء سوله

هر سازه فلزی شامل اجزاء مختلف با دقت ساخت های متفاوتی می باشد .مادر این مقاله به اجزاء سوله می پردازیم

۱) ستون سوله: اجزاء  قائم سوله که خود دارای متعلقات زیر می‌باشد:

  • جان
  • بال
  • استیفنرهای جان
  • پلیت اتصال بادبند دیواری- قائم
  • پایه استرات- گوشکوبی- پایه اتصال مهاربند
  • کله گاوی: ممکن است این قسمت جزئی از تیر ساخته گردد.
  • فلنج اتصال ستون به فونداسیون سوله (صفحه ستون- بیس پلیت)
  • فلنج اتصال تیر به ستون در سوله
  • لچکی‌های سوله
  • استاپ زد (زدبند- پایه زد): معمولاً روی ستون یک یا دو عدد جهت ساپورت پوشش سقف سوله و آبروی سوله نصب می‌گردد.





۲) تیر سوله: تیر نیز مانند ستون سوله دارای اجزای مشابه می‌باشد:

  • جان
  • بال
  • استیفنرهای جان: از چروکیدگی جان و بال و پیچش جانبی عضو سوله جلوگیری می‌کند.
  • پایه استرات- گوشکوبی- پایه اتصال مهاربند سوله
  • کله گاوی: ممکن است این قسمت جزئی از ستون سوله ساخته گردد.
  • فلنج اتصال تیر به تیر سوله
  • فلنج اتصال تیر به ستون سوله
  • لچکی‌های سوله
  • استاپ زد (زد بند- پایه زد): معمولاً روی ستون یک یا دو عدد جهت ساپورت پوشش سقف سوله و آبرو نصب میگردد.
  • پلیت اتصال بادبند سقفی سوله

۳) استرات (مهاربند) سوله: اعضایی با مقطع قوطی یا لوله که جان عضوهای تیر به تیر سوله و یا ستون به ستون سوله را به هم متصل می‌کند و باعث انسجام بیشتر سازه سوله می‌گردد.

۴) بادبند دیواری و بادبند سقفی سوله: اعضایی معمولاً از مقطع آرماتور و یا کابل‌ها بافته شده (در سوله‌های صنعتی بزرگ گاهاً از نیمرخ‌های فولادی استفاده می‌گردد) که بار جانبی سوله (بار باد) را متحمل می‌گردد.

۵) سگراد (میل مهار): اعضایی دو سررزوه معمولا از آرماتور بدون آج ساخته می‌شود و کار اصلی آن‌ها اتصال جان پروفیل‌های زد به همدیگر می‌باشد و از پیچش جانبی آن‌ها جلوگیری می‌کند و هم‌چنین نشیمن‌گاه خوبی جهت اجرای سقف سوله می‌باشد.

۶) لاپه‌ها (زد): اعضایی با مقطع  Z شکل که توسط استاپ زدها به تیرهای سوله متصل می‌گردند و سازه سوله جهت اجرای سقف سوله آماده می‌شود.

۷) سینه‌بند: اعضایی با مقطع نیشی که به تعداد مندرج در نقشه‌های شاپ تولید و پروفیل‌های زد توسط آن‌ها به وسیله جان تیر مهار می‌گردند.

۸) پیچ و مهره: جهت اتصال تمام اعضای سازه سوله پس از خریداری می‌بایست آن‌ها را ریگلاژ نمود.

۹) کنسول: اعضایی که معمولاً از نیمرخ IPE140 و به طول ۱۰۰-۹۰ سانتی‌متر طراحی گردیده که به بال خارجی ستون سوله متصل می‌گردد.

۱۰) وال‌پست‌ها- بیم‌پست‌ها: ستونها و تیرهایی که در دهانه ابتدایی و انتهایی سوله جهت مهار دیوار هایل و اجرای درب و پنجره سوله نصب می‌شوند. باید این را بدانیم که مهاربندهای بین ستون‌ها (فواصل ۵-۶ متری) در راستای سوله شرایط را برای نصب در و پنجره سوله مهیا می‌سازد و نیاز به وال‌پست و بیم‌پست نمی‌باشد.
